Projekt: Allerton waste recovery park, North Yorkshire, Anglicko

Zadání projektu

Společnost: SLOVENSKÉ ENERGETICKÉ STROJÁRNE a. s.

Autor reference: Ing. Ľuboš Gavura

Použitý software: CAD modely: SolidWorks, Ansys DesignModeler; Výpočty: Ansys Mechanical

Zadání úlohy Jednou z úloh pri výstavbe spaľovne bol návrh a prepočet zdvihu bloku kotla z montážneho roštu do lokality uloženia na nosnej konštrukcii. Projekt montáže obsahoval dva kritické body. Časová náročnosť: Menej ako 3 mesiace na kompletný projekt montáže dvoch blokov. Nosnosť žeriava: Pri daných podmienkach bol použitý najväčší dostupný mobilný žeriav, ktorého max. nosnosť je 170 ton pri akčnom polomere 40m, na akom bolo treba premiestniť bremeno. Návrhová (projekčná) hmotnosť bloku bola 165 ton

Zadání úlohy

Jednou z úloh pri výstavbe spaľovne bol návrh a prepočet zdvihu bloku kotla z montážneho roštu do lokality uloženia na nosnej konštrukcii.

Projekt montáže obsahoval dva kritické body.

1. Časová náročnosť: Menej ako 3 mesiace na kompletný projekt montáže dvoch blokov.
2. Nosnosť žeriava: Pri daných podmienkach bol použitý najväčší dostupný mobilný žeriav, ktorého max. nosnosť je 170 ton pri akčnom polomere 40m, na akom bolo treba premiestniť bremeno. Návrhová (projekčná) hmotnosť bloku bola 165 ton

Řešení úlohy

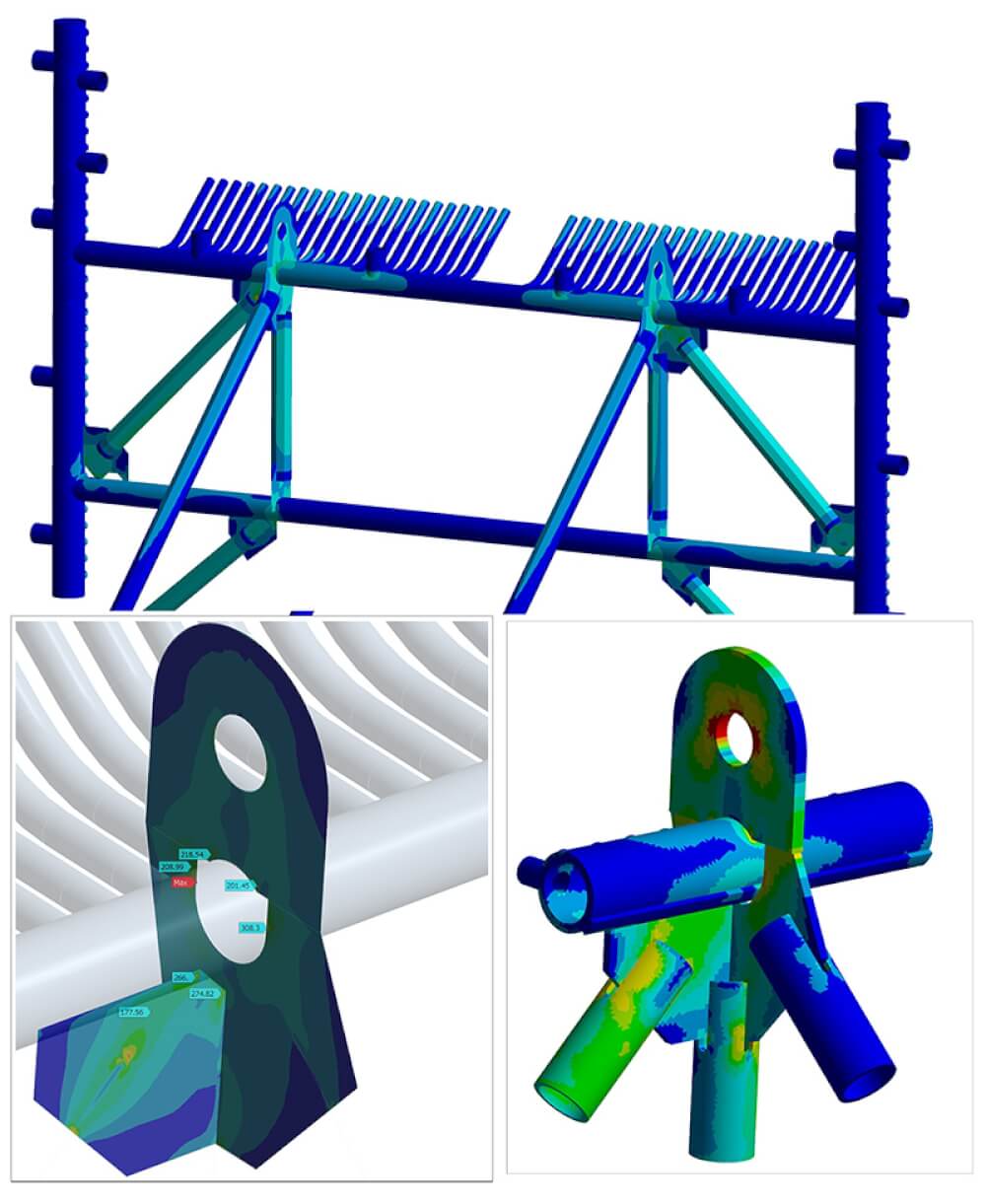

Analýza polohy 1:

Analýza polohy 2:

Analýza polohy 2:

Finální fáze

Jak hodnotí řešení náš klient

Napriek časovej tiesni sme za pomoci funkcií, ktoré poskytuje programový balík Ansys boli schopní navrhnúť a prekontrolovať všetky komponenty (s mnohými modifikáciami) potrebné pre proces ťažkého zdvihu so zahrnutím globálnej analýzy celého bloku.

Ľuboš Gavura
