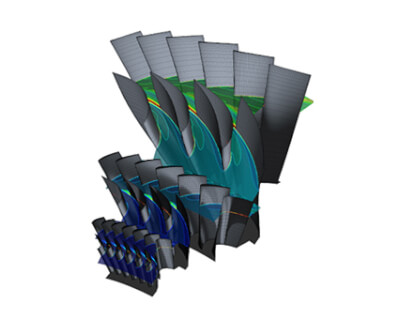

Nejmodernější technologie pro lopatkové stroje

Ansys CFX, známý svou mimořádnou robustností, je zlatým standardem v oblasti CFD softwaru pro aplikace rotačních strojů. Solver i fyzikální modely jsou integrovány do moderního, intuitivního a flexibilního uživatelského rozhraní s rozsáhlými možnostmi přizpůsobení a automatizace pomocí relačních souborů, skriptování a rozsáhlého spektra uživatelských funkcí. Vysoce škálovatelné HPC vám pomohou zrychlit simulace čerpadel, ventilátorů, kompresorů či turbín.

Základní specifikace

Dosáhněte špičkové přesnosti s Ansys CFX. Tento nástroj rychle řeší úlohy v oblasti rotačních strojů, díky čemuž inženýrům zbývá více času na samotný návrh a optimalizaci.

• Zefektivněné nastavení pro turbostroje
• Metody harmonické rovnováhy
• Pokročilé modely vodní páry a reálných plynů
• Automatizace tvorby charakteristických map
• Vlastní tvorba uživatelských funkcí
• Interakce rotor-stator
• Škálovatelnost vysoce výkonných výpočtů (HPC)
• Špičkové modelování turbulence
• Metody pro nestacionární lopatkové mříže
• Filmové chlazení lopatek
• Integrace s nástroji pro návrh lopatek (např. BladeModeler)
• Vícestupňové CFD modelování

Klíčové vlastnosti Ansys CFX

Pokročilé fyzikální modely, dostupné v programu Ansys CFX, pomáhají inženýrům řešit i ty nejkomplikovanější výzvy z oboru točivých strojů. Tento výkonný nástroj byl mohutně validován a díky jeho schopnostem, robustnosti a přesnosti je uznávaným ethalonem v oboru. Přímočaré workflow "turbo setup" včetně nástroje pro automatický návrh tvaru lopatek Vám zajistí více prostoru pro optimalizace samotného designu a hledání optimálního tvaru geometrie pro danou aplikaci. Ať už je program Ansys CFX využíván pro optimalizaci designu či provozního stavu stroje, vždy nabízí úsporu nejen potřebného času na vývoj, ale i úsporu finančních prostředků potřebných k jeho dokončení.

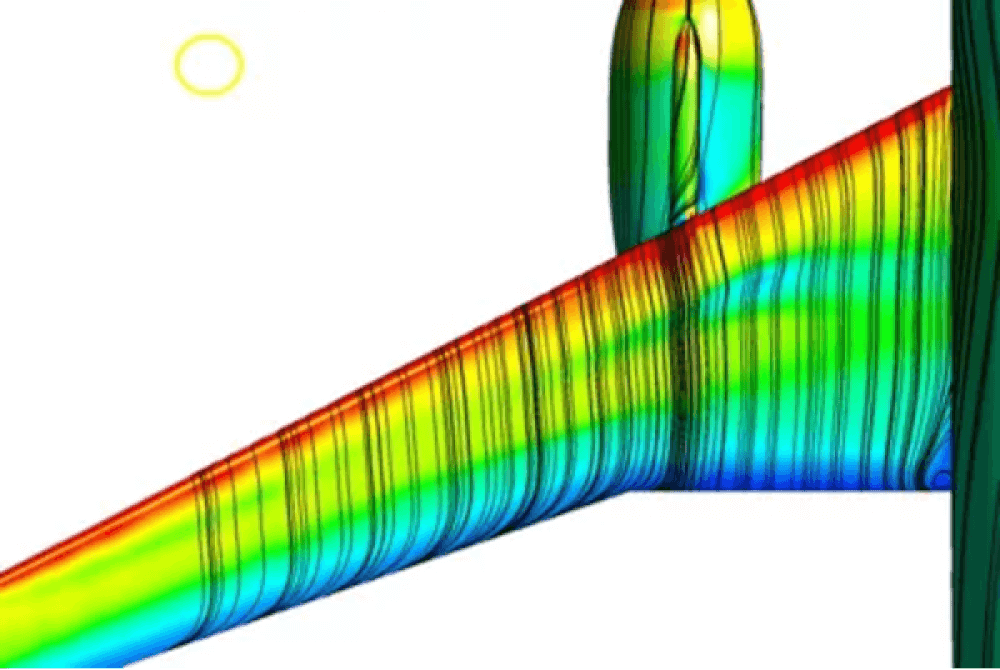

Modely turbulence

Program Ansys CFX obsahuje širokou škálu používaných turbulentních modelů, ze kterých je možné vybrat právě ten nejvhodnější pro řešenou problematiku. Možné je také využít implementovaný model využívaný hojně v průmyslových aplikacích k-w (GEKO) model. Ten, díky jednoduchým koeficientům, nabízí uživatelům snadnou validaci modelu na konkrétní aplikaci.

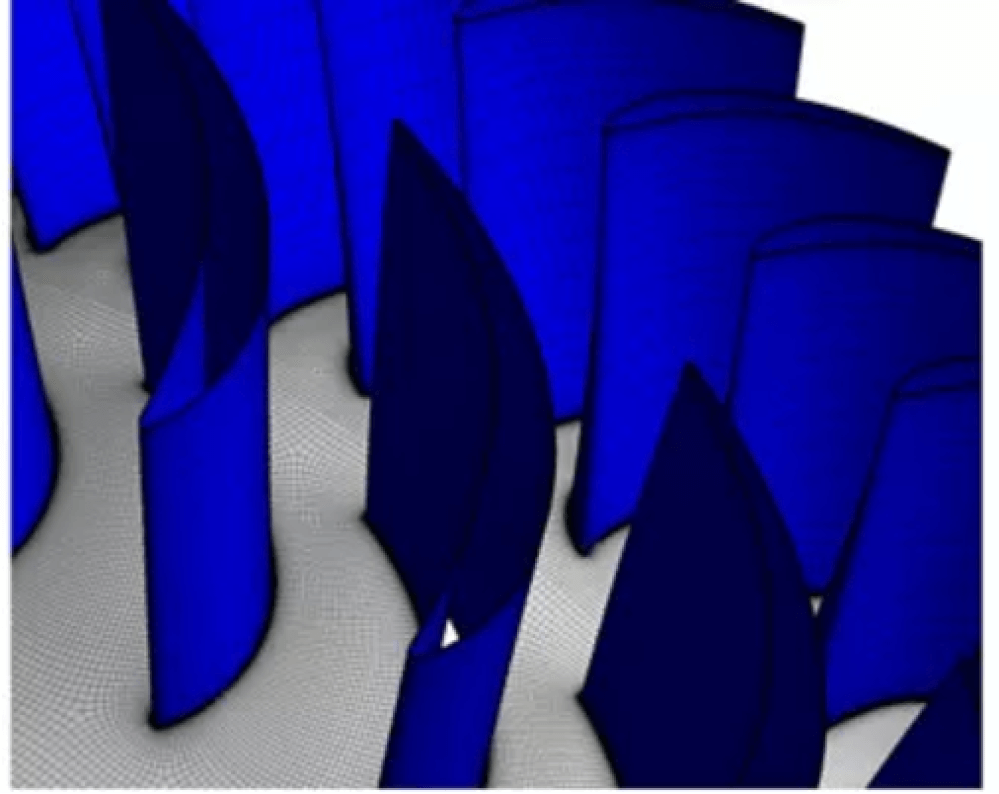

Tvarová optimalizace lopatek

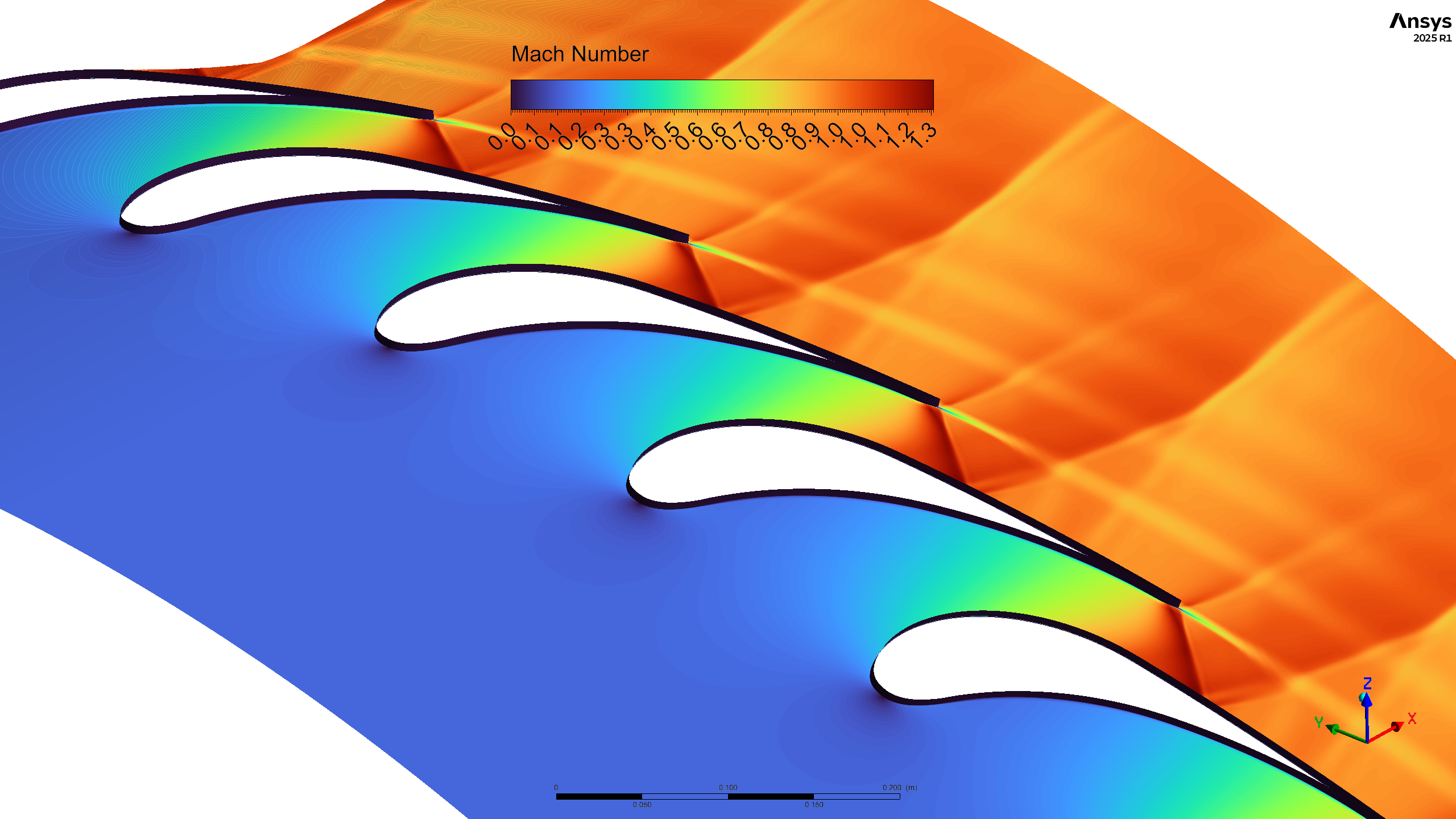

Nástroj Ansys CFX vyniká díky svému nástroji „Turbo workflow“. Tento princip obsahuje ucelený postup od rychlého návrhu lopatkových geometrií, jejich efektivní zasíťování, simulaci proudění až po specializované vyhodnocení aerodynamických parametrů pro celý lopatkový stroj. Součástí tohoto nástroje je zabudovaná optimalizace, díky které lze dosahovat vyšší účinnosti lopatkového stroje.

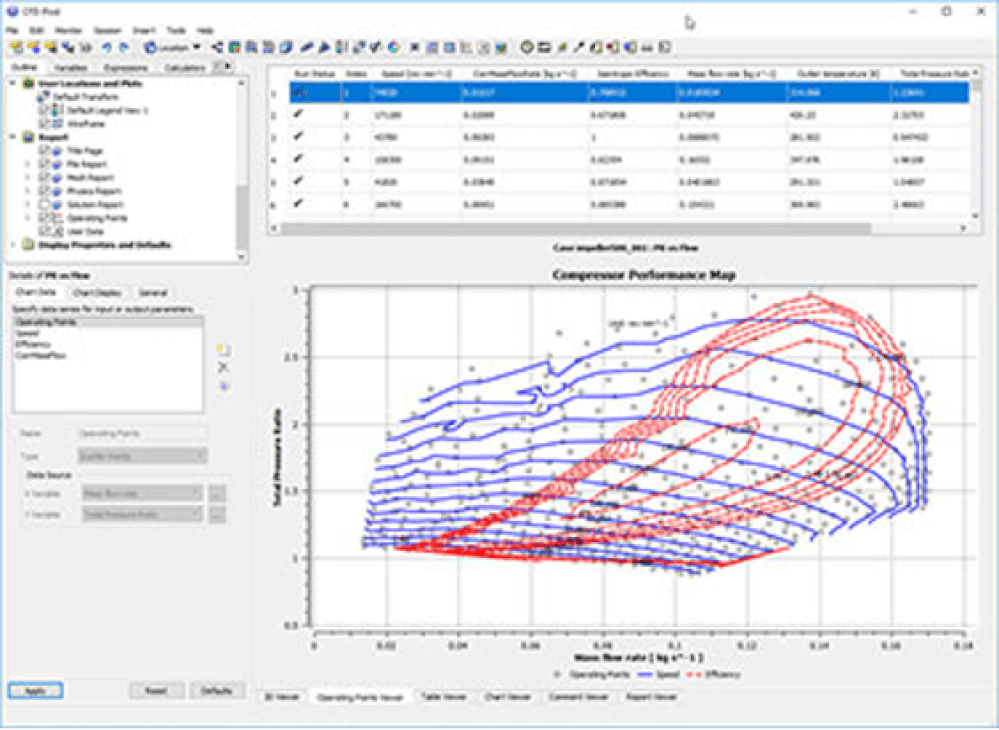

Vykreslování pracovních map

Program Ansys CFX umožňuje vygenerovat výslednou výkonovou mapu lopatkového stroje v rámci jednoho výpočtového procesu. Právě díky práci s jednou sadou výsledkových souborů z celé výkonové mapy, generuje CFX veškeré výsledky tak, jako by byly vypočteny díky jednotlivým simulacím v konkrétních bodech.

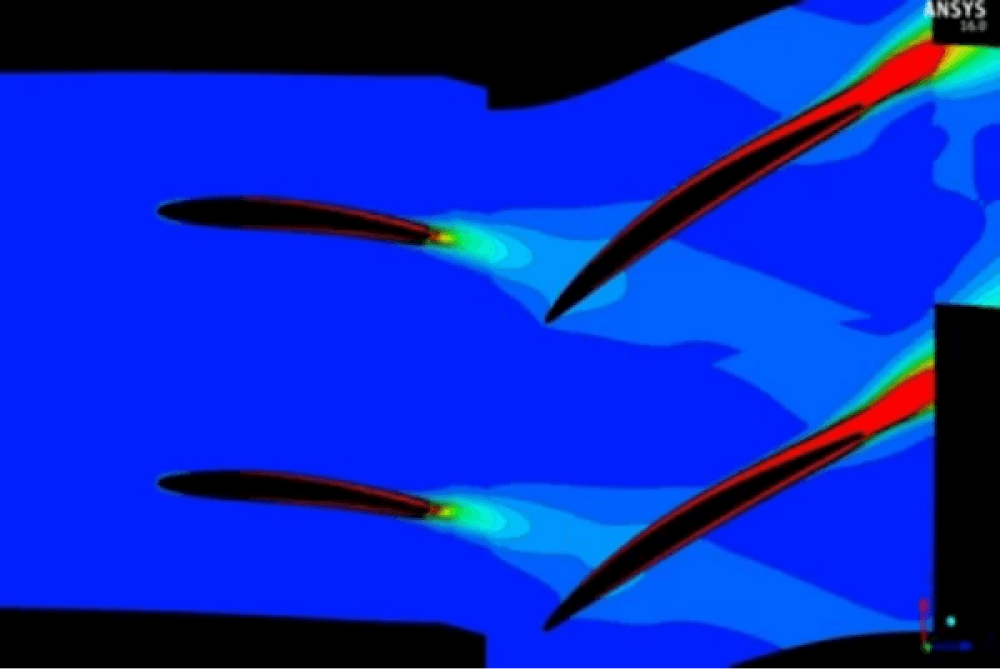

Aeromechanika

Zvyšte míru bezpečnosti a spolehlivosti točivých komponent díky včasnému a přesnému modelování aeromechaniky. Metody TBR (Transient Blade Row) umožňují inženýrům redukovat výpočetní model z celého lopatkového kola či věnce rozváděcích lopatek do pouhé 1 pasáže. Metoda TBR nezavádí do pasáže tvrdou periodicitu, ale pracuje s časovým postupem a harmonickou odezvou konstrukce. Tím je dosaženo simulace přesného kmitání lopatek geometrie. Vytvořit animaci lze efektivně i díky GPU akceleraci. Není tak třeba čekat na načítání jednotlivých časových kroků z nestacionárních simulací. Díky GPU vykreslování je možné úlohy TBR vizualizovat živě v programu Ansys CFD-Post.

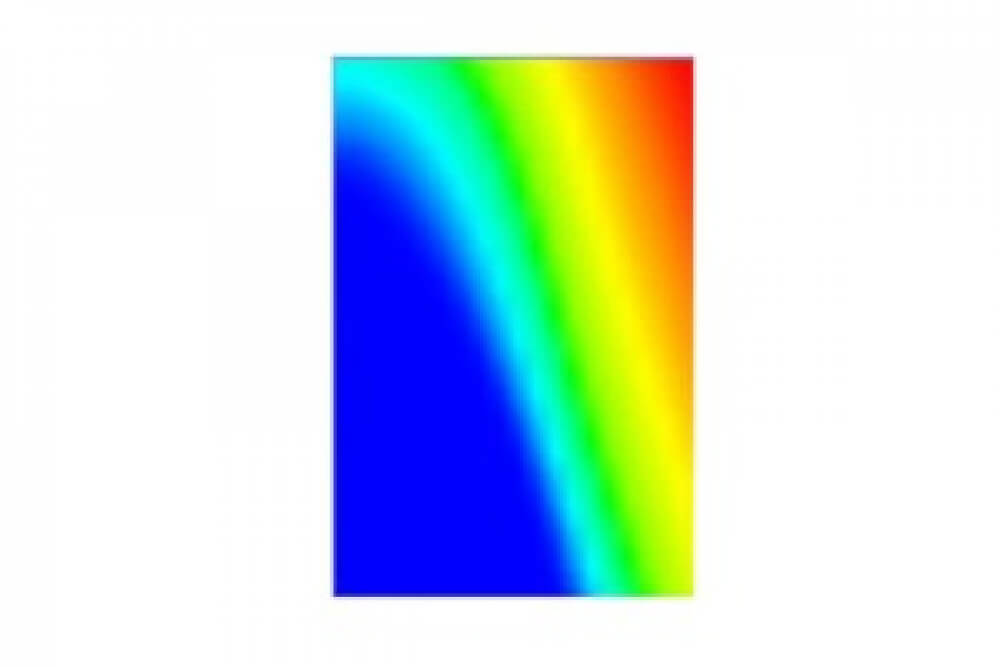

Podchlazený var na stěně

Pokud je součástí inženýrského tématu iniciace varu kapaliny na stěně, program Ansys CFX pomůže díky vestavěným modelům pro fázovou změnu, iniciaci a růst bublin na stěně. U vniklých bublin je řešeno jejich odtrhávání a šíření kapalinou se zahrnutím odporových a dalších sil, které na ně působí.

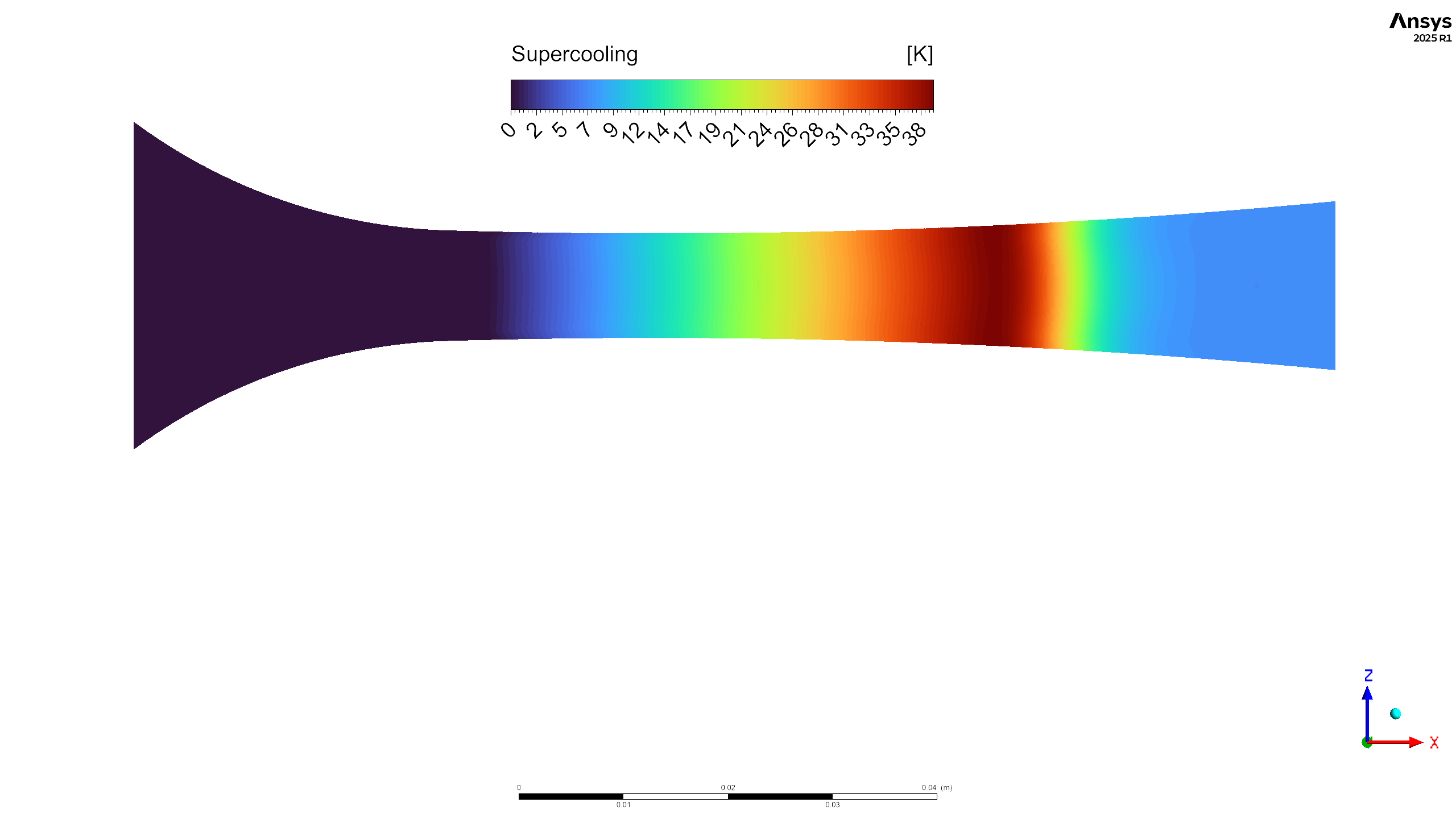

Pokročilé materiálové modely

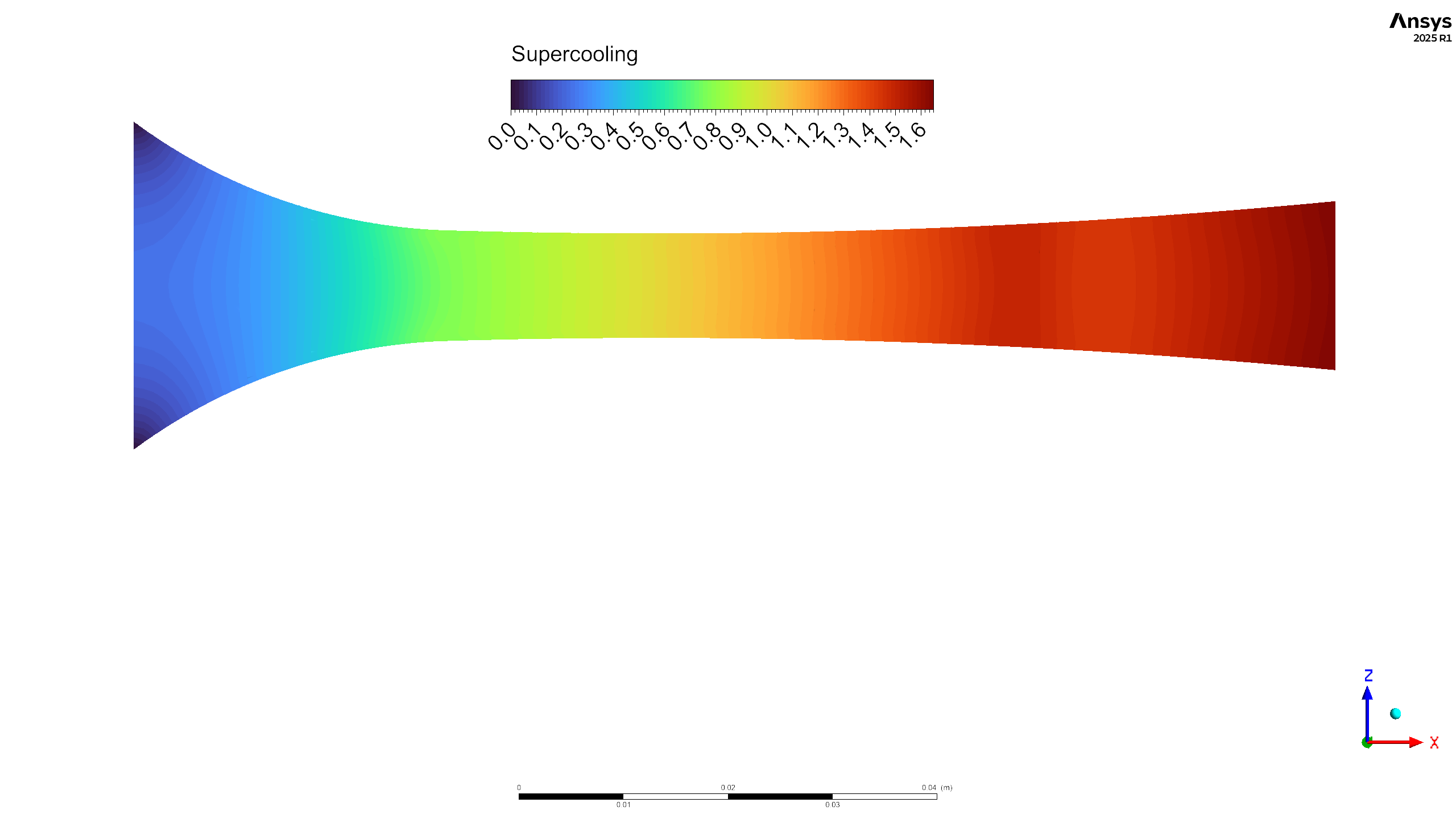

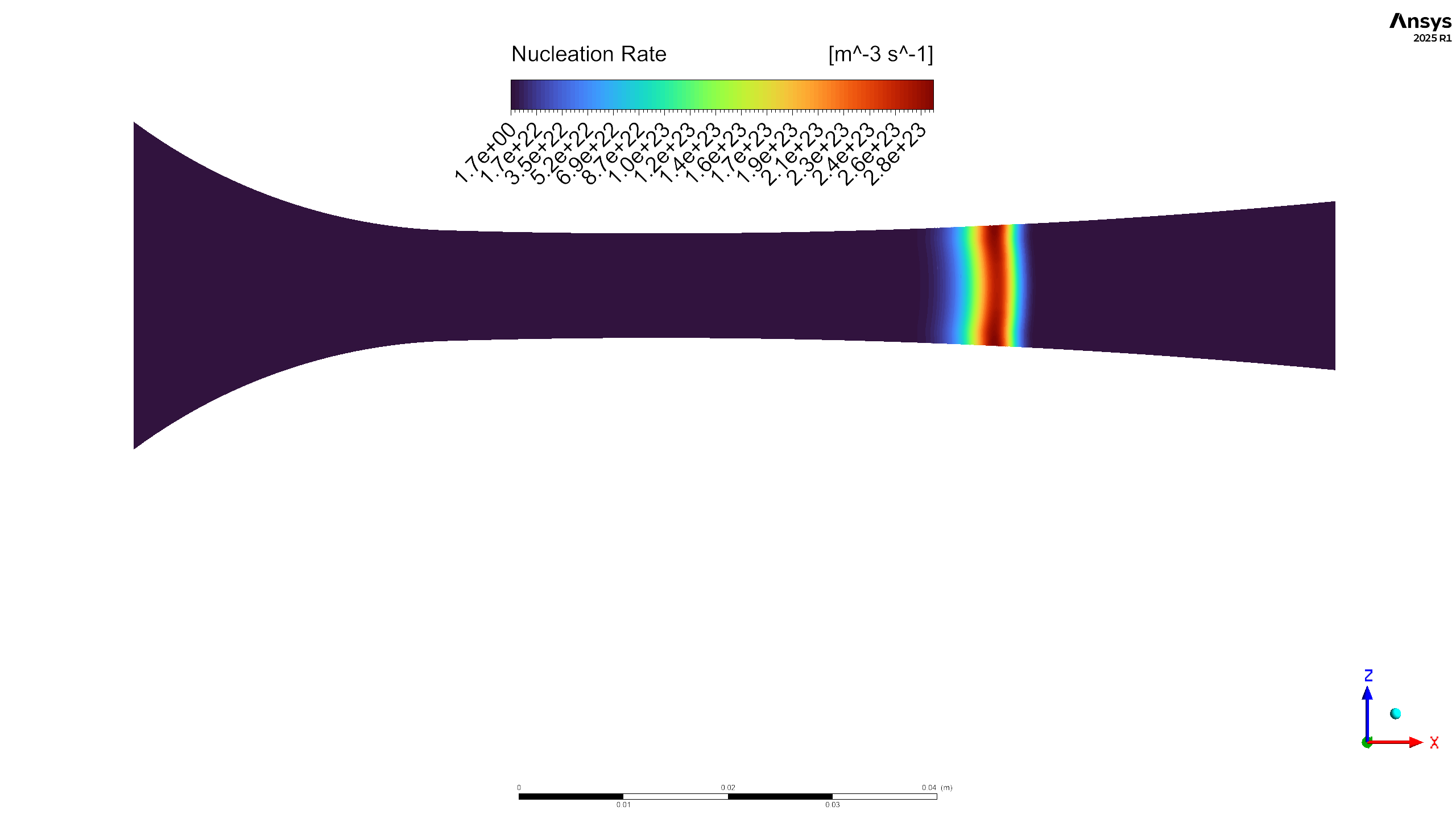

Ansys CFX obsahuje pokročilé materiálové modely, které jsou kritické pro přesné výsledky simulací. Vlastnosti reálných plynů, například i v blízkosti kritického bodu, mohou být generovány z databáze REFPROP. Vlastnosti vody a vodní páry pak mohou být generovány přímo z databáze IAPWS.
