Lepší produkt za kratší dobu

Ansys optiSLang představuje neustále se vyvíjející, špičkové řešení pro výzvy, které přináší optimalizace robustnosti návrhu na základě počítačem podporovaného inženýrství (CAE-based Robust Design Optimization – RDO). Jeho nejmodernější algoritmy efektivně a automaticky vyhledávají tu nejrobustnější konfiguraci návrhu, čímž eliminují zdlouhavý, manuální proces, který dříve RDO definoval. S optiSLangem jako vaším řešením pro integraci procesů a optimalizaci návrhu budete činit správná rozhodnutí mnohem dříve.

Základní specifikace

Urychlete hledání nejlepšího a nejrobustnějšího konstrukčního řešení díky automatizaci celého procesu za pomoci interaktivní vizualizace a technologií AI. Nejmodernější algoritmy pro zkoumání návrhů, optimalizaci, analýzu robustnosti a spolehlivosti vám s využitím softwaru pro optimalizaci návrhu umožní činit lepší rozhodnutí s menším úsilím.

• Automatizace procesů
• Optimalizace
• Robustní návrh
• Tvorba modelů redukovaného řádu
• Tvorba simulačních procesů
• Plánování experimentů
• CAx konektory
• Kalibrace modelů
• Integrace s platformou Ansys Minerva

Klíčové vlastnosti Ansys optiSLang

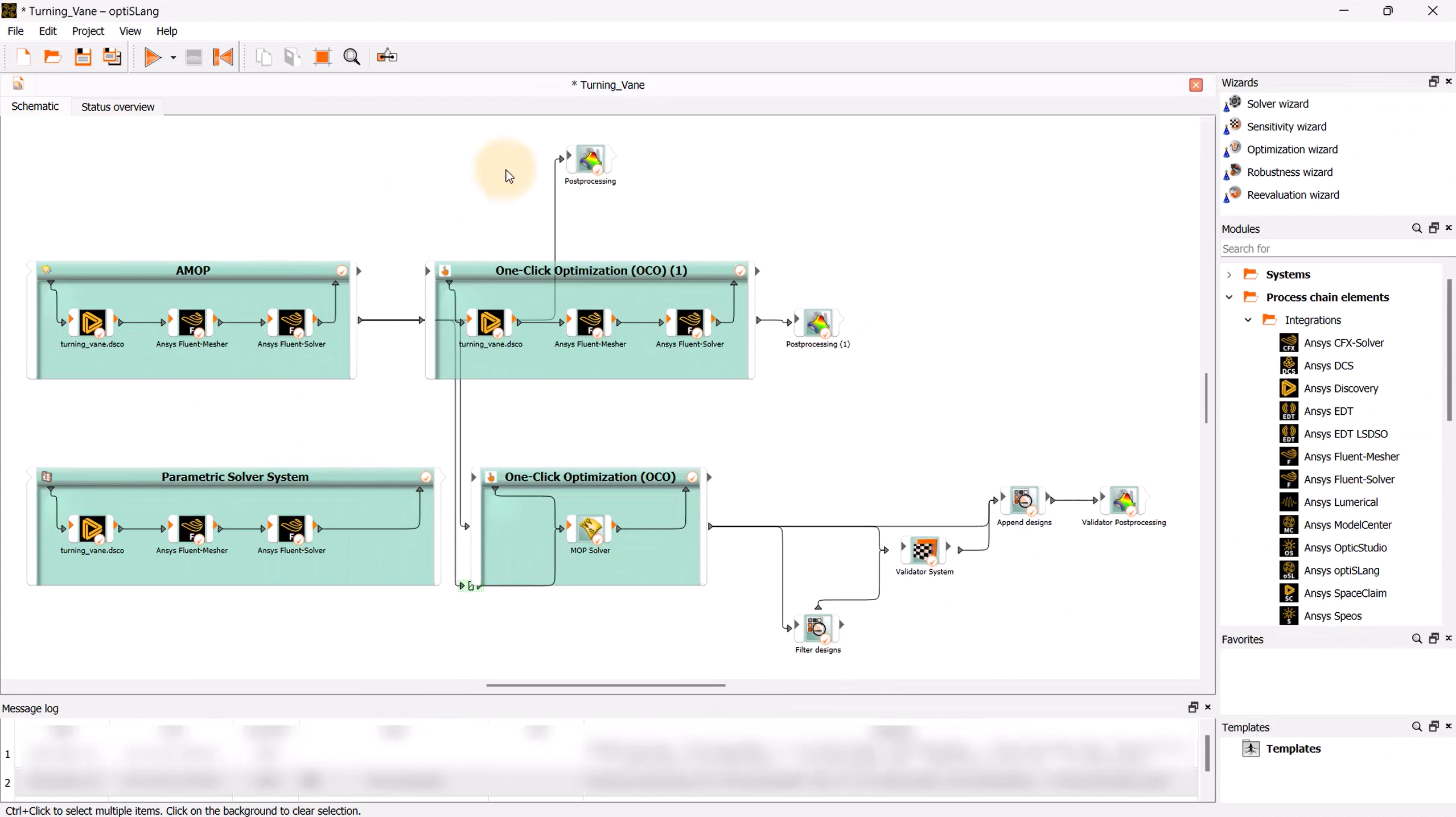

Organizace a automatizace

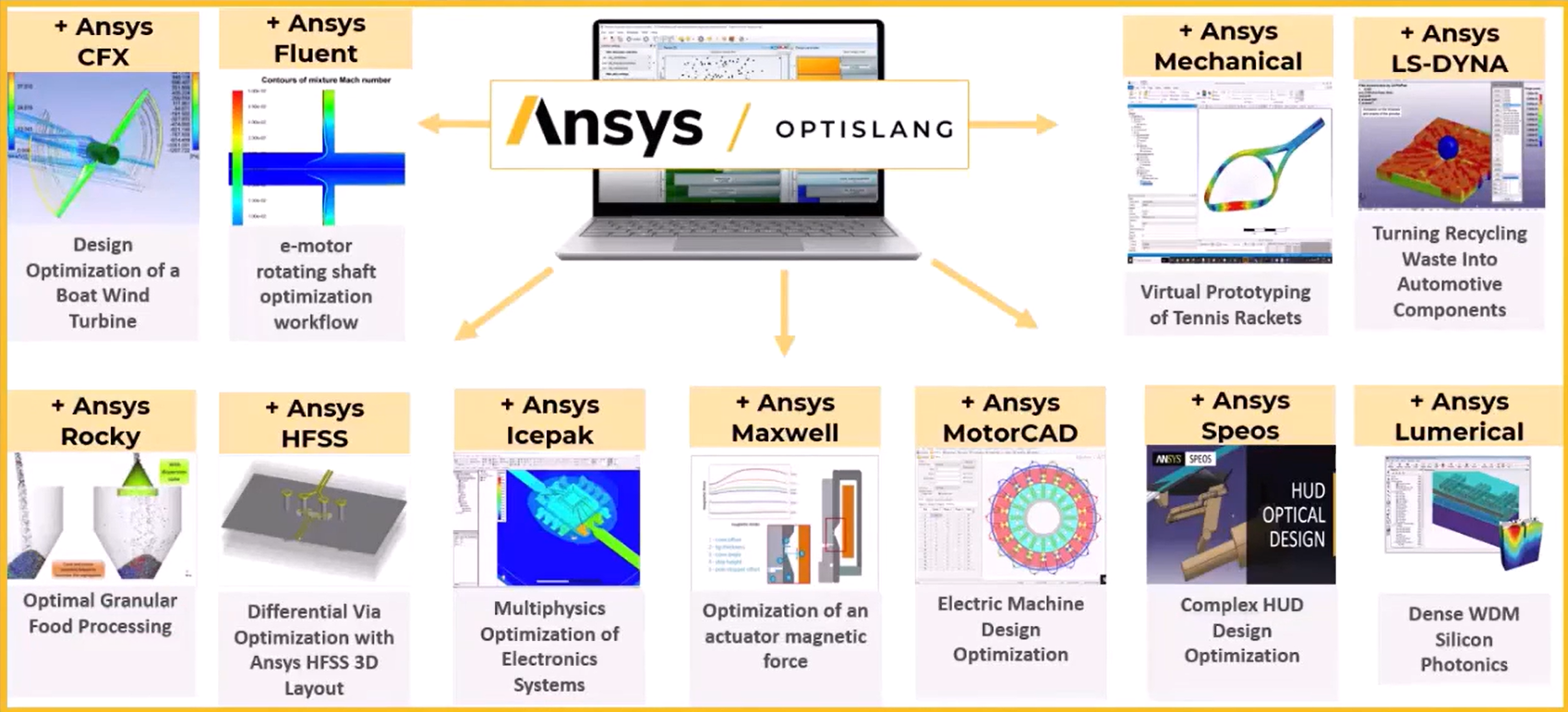

Ansys optiSLang nabízí binární propojení s podporou grafického uživatelského rozhraní pro hlavní CAE nástroje využívané při virtuálním vývoji produktů. Ostatní softwary lze připojit pomocí skriptování, textových rozhraní nebo vlastních integrací. K dispozici máte podporu pro celou řadu nástrojů včetně CAD, CAE, skriptování, desktopových aplikací, repozitářů, databází i interně vyvinutých solverů. Díky podpoře strategií pro vysoce výkonné výpočty (HPC) můžete úlohy odesílat prostřednictvím vašeho plánovacího systému nebo pomocí funkcí pro odesílání výpočtů od společnosti Ansys. Bez ohledu na to, jaké prostředí zvolíte, poskytuje optiSLang vždy stejná nastavení a dialogová okna.

Automatizace a integrace procesů – společně s přístupem k nejlepším možným parametrickým simulačním modelům – jsou klíčem k úspěšným parametrickým studiím na bázi CAE. Naše grafické uživatelské rozhraní poskytuje snadno srozumitelné grafy a ovládací panely, které umožňují plný přístup k celému pracovnímu postupu a jeho kompletní sledovatelnost.

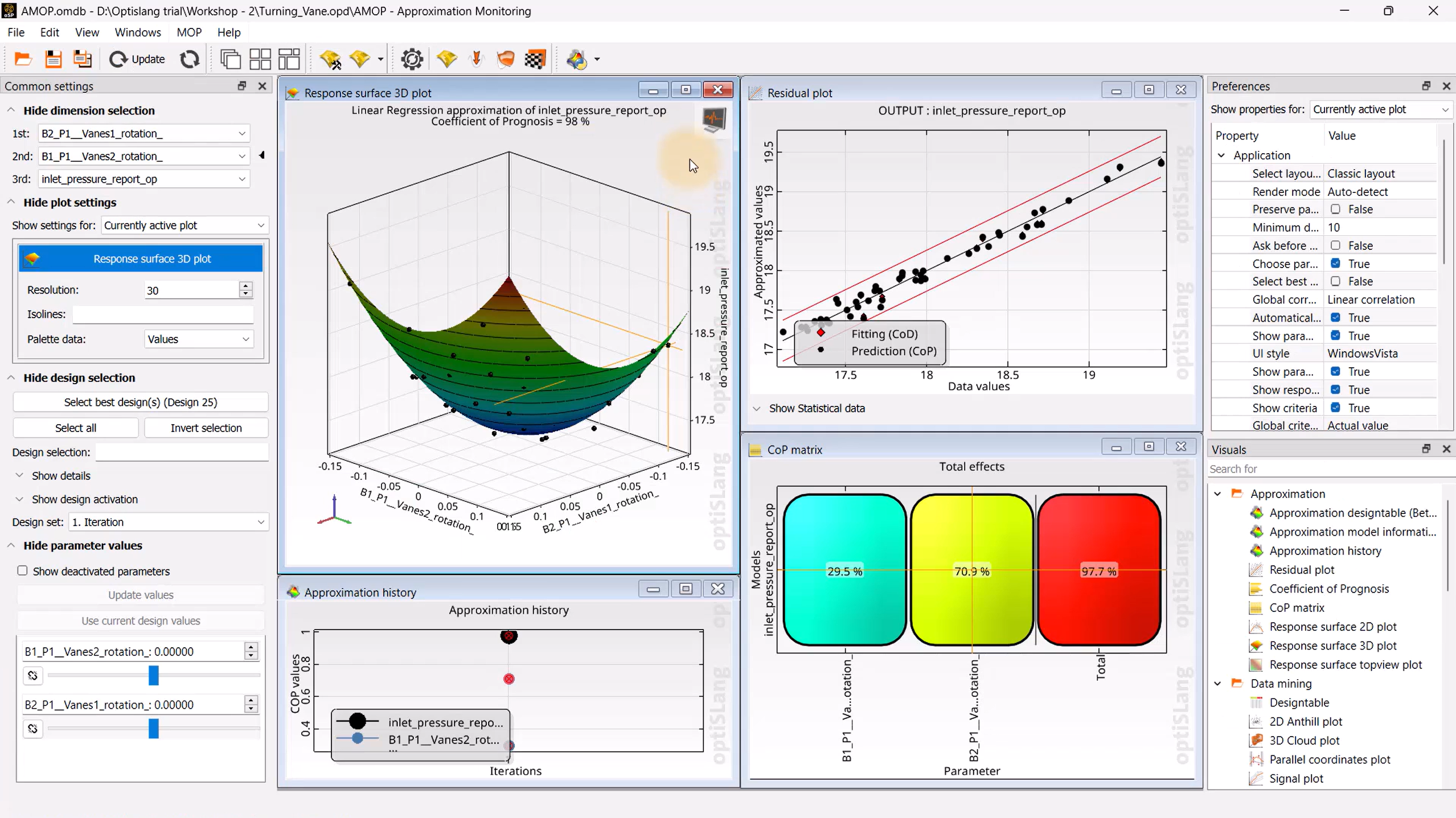

Porozumění a optimalizace

Simulace hrají zásadní roli při pochopení produktů a procesů, zejména těch komplexních. Analýza variací založená na parametrech vám poskytne přehled o tom, jak se váš návrh chová při různých změnách. Multidisciplinární optimalizační úlohy často vyžadují obrovské množství proměnných a může být obtížné určit, na co se zaměřit. Algoritmy a korelační analýza softwaru optiSLang automaticky identifikují ty nejvýznamnější proměnné, čímž snižují počet parametrů návrhu, kterými se musíte zabývat. Citlivostní analýza tohoto programu navíc vytváří základ pro správnou formulaci optimalizační úlohy s ohledem na výběr a počet cílových funkcí či možných omezujících podmínek, což vám pomůže rychle se zaměřit na nejvhodnější aproximační model.

Modely redukovaného řádu – Ansys optiSLang vytváří metamodely pro rychlou zpětnou vazbu a analýzu robustnosti návrhu ve zlomku času, který by byl jinak zapotřebí ke spuštění standardní simulace pro předpověď chování daného návrhu.

Optimalizace návrhu a identifikace parametrů – Výkonné algoritmy a automatizované procesy (workflows) v Ansys optiSLang navazují na předchozí kroky citlivostní analýzy a nabízejí průvodcem řízený rozhodovací strom, který vám doporučí nejvhodnější optimalizační algoritmus s výchozím nastavením.

optiSLang AI+ – Poskytuje uživatelům simulací pokročilé metody strojového učení pro citlivostní analýzu, optimalizaci a robustní návrh. Tento efektivnější přístup, nabízející vyšší kvalitu předpovědi CAE výsledků, dává inženýrům možnost lépe porozumět příčinným vztahům mezi parametry návrhu a výkonem produktu. Navrhujte lepší produkty za kratší čas.

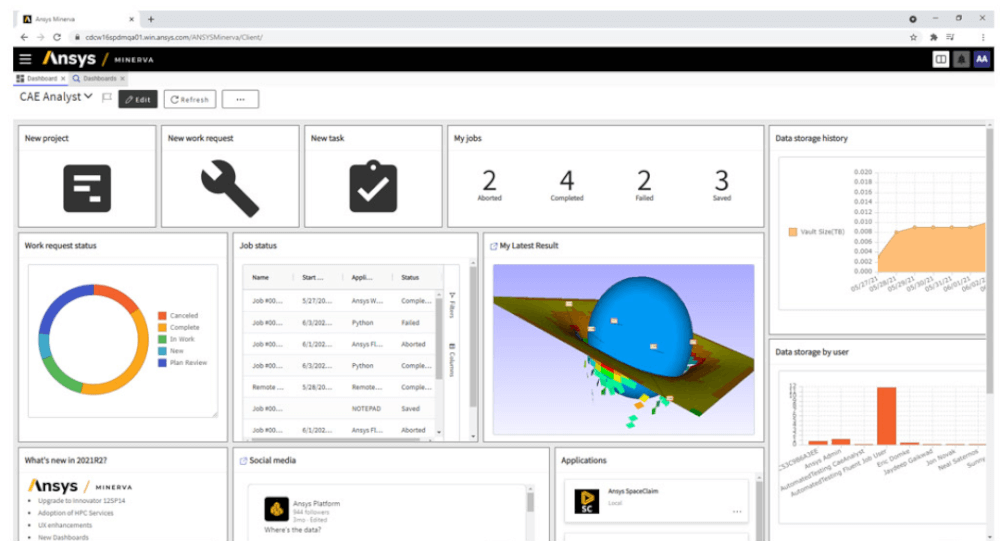

Integrace Ansys optiSLang s Ansys Minerva

Simulace modelů vyžaduje řadu simulací z různých fyzikálních oblastí (strukturální mechanika, proudění nebo elektro). Aby bylo možné jednoduše tyto multifyzikální simulace a na ně navazující optimalizace jednoduše provádět, je nezbytné automatizovat simulační postupy pro opakujících se úlohy a také správně pracovat s výsledky simulací. Proto je potřeba např.:

• Použít výsledky jedné simulace nebo optimalizace jako vstup navazujících simulací nebo optimalizací.
• Zpracování výsledků
• Porovnávat varianty pro nalezení optimálního návrhu

Při použití Ansys optiSLang v kombinaci s Ansys Minerva lze všechny tyto úlohy zjednodušit a automatizovat.

Vyhodnocení

Podobně jako citlivostní analýza, také analýza robustnosti identifikuje nejvýznamnější rozptylové proměnné a nabízí rozhodovací strom pro výběr nejvhodnějších algoritmů k ověření robustnosti a spolehlivosti vašeho produktu či situace. To je klíčové pro návrhy, které musí splňovat vysoké bezpečnostní nebo kvalitativní požadavky s pravděpodobností výskytu nežádoucí události nižší než 1 z 1 000. Analýza spolehlivosti dokáže kvantifikovat pravděpodobnost překročení limitní hodnoty a prokázat, že je nižší než akceptovatelná mez. Výkonné algoritmy softwaru optiSLang pomáhají zajistit kvalitu produktů, čímž minimalizují zmetkovitost, stahování výrobků z trhu a riziko soudních sporů.
